Unsere WA-Scania Stromerzeuger 255- 700 kVA – wassergekühlt – Diesel
| Stromerzeuger |
kVA 100 % PRP* |
Motortyp |
| WA-S 255 |
255 | DC 9 65 A (10-93) |
| WA-S 280 |
281 | DC 9 65 A (10-94) |
| WA-S 300 |
300 | DC 12 59 A (10-31) |
| WA-S 350 |
350 | DC 12 59 A (10-32) |
| WA-S 400 |
400 | DC 12 59 A (10-33) |
| WA-S 455 |
455 | DC 12 59 A (10-34) |
| WA-S 505 | 502 | DC 16 44 A (10-30) |
| WA-S 550 | 550 | DC 16 93 A (02-52) |
| WA-S 610 | 610 | DC 16 93 A (02-53) |
| WA-S 660 | 660 | DC 16 93 A (02-54) |
| WA-S 700 | 700 | DC 16 78 A (02-43) |
* Variable Dauerleistung PRP (Prime Power): Maximale Leistung für variable Last, ohne Zeitbeschränkung pro Jahr. Der durchschnittliche 24 Std. Betrieb soll 80% dieser Leistung nicht überschreiten.Für Regelzwecke und Anlauf schwerer Maschinen ist eine Überlast von 10% für 1 Std. innerhalb von 12 Std. zulässig. Betriebsart nach ISO 8528. Die Wartung ist hierbei zu beachten.
| Stromerzeuger |
Leistung KWm. |
Verbrauch bei 100 % Last PRP |
| WA-S 255 |
225 KW+ | 51 L/h |
| WA-S 280 |
247 KW+ | 56 L/h |
| WA-S 300 |
273 KW+ | 59 L/h |
| WA-S 350 |
316 KW+ | 75 L/h |
| WA-S 400 |
356 KW+ | 79 L/h |
| WA-S 455 |
399 KW+ | 90 L/h |
| WA-S 505 | 439 KW+ | 98 L/h |
| WA-S 550 | 481 KW+ | 109 L/h |
| WA-S 610 | 516 KW+ | 115 L/h |
| WA-S 660 | 545 KW+ | 124 L/h |
| WA-S 700 | 596 KW+ | 137 L/h |

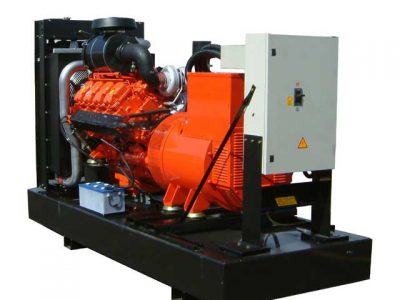

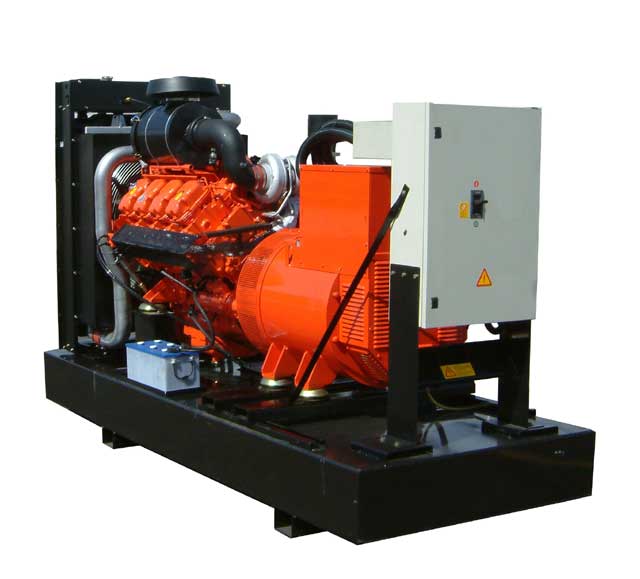

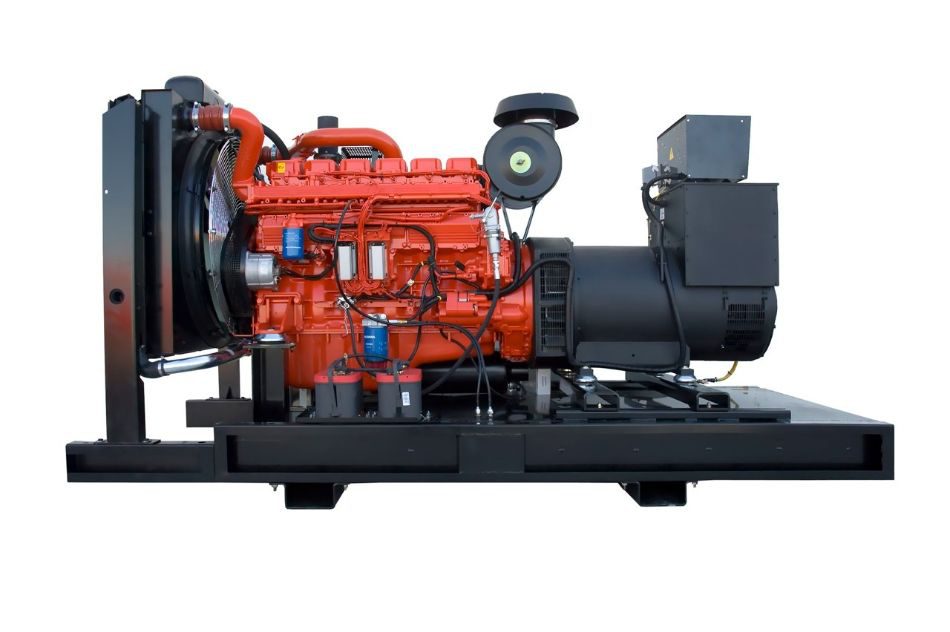

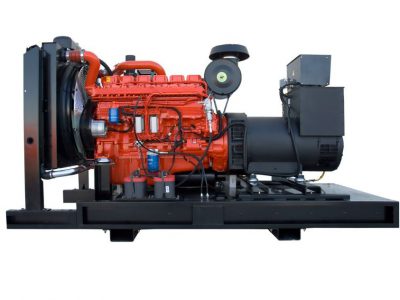

„G“ auf Kufenrahmen
Ausführung „G“: Stationäre Ausführung (offene Bauart) auf Kufenrahmen
| Stromerzeuger |
Tankinhalt in L |
Länge in mm |
| WA-S 250 „G“ | 449 | 3.000 |
| WA-S 280 „G“ | 449 | 3.000 |
| WA-S 300 „G“ | 597 | 3.310 |
| WA-S 350 „G“ | 597 | 3.310 |
| WA-S 400 „G“ | 597 | 3.310 |
| WA-S 450 „G“ | 740 | 3.600 |
| WA-S 500 „G“ | 740 | 3.600 |
| WA-S 550 „G“ | 740 | 3.600 |
| WA-S 610 „G“ | 800 | 3.600 |
| WA-S 660 „G“ | 800 | 3.600 |
| WA-S 700″G“ | 800 | 3.600 |
| Stromerzeuger |
Breite in mm |
Höhe in mm |
| WA-S 250 „G“ | 1.224 | 1.856 |
| WA-S 280 „G“ | 1.224 | 1.856 |
| WA-S 300 „G“ | 1.390 | 1.834 |
| WA-S 350 „G“ | 1.390 | 1.834 |
| WA-S 400 „G“ | 1.390 | 1.834 |
| WA-S 450 „G“ | 1.460 | 2.090 |
| WA-S 500 „G“ | 1.460 | 2.090 |
| WA-S 550 „G“ | 1.460 | 2.090 |
| WA-S 610 „G“ | 1.600 | 2.200 |
| WA-S 660 „G“ | 1,600 | 2.200 |
| WA-S 700 „G“ | 1.600 | 2.200 |
| Stromerzeuger |
Gewicht ca. in KG |
| WA-S 250 „G“ | 2.080 |
| WA-S 280 „G“ | 2.440 |
| WA-S 300 „G“ | 2.730 |
| WA-S 350 „G“ | 2.810 |
| WA-S 400 „G“ | 2.950 |
| WA-S 450 „G“ | 2.965 |
| WA-S 500 „G“ | 3.595 |
| WA-S 550 „G“ | 3.565 |
| WA-S 610 „G“ | 3.880 |
| WA-S 660 „G“ | 3.986 |
| WA-S 700″G“ | 4.100 |

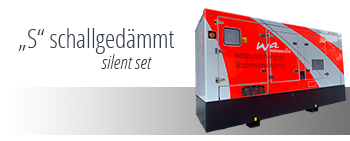

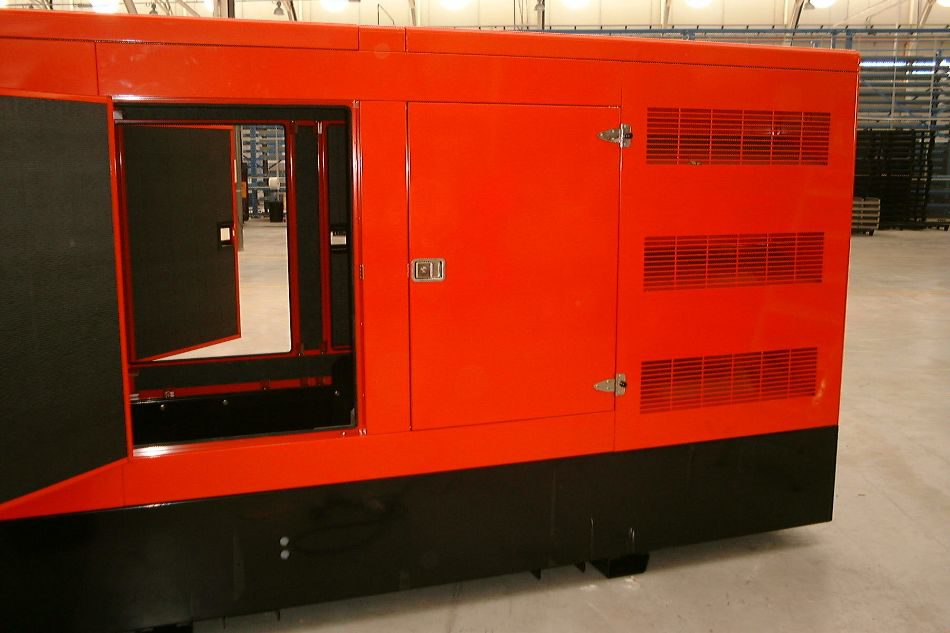

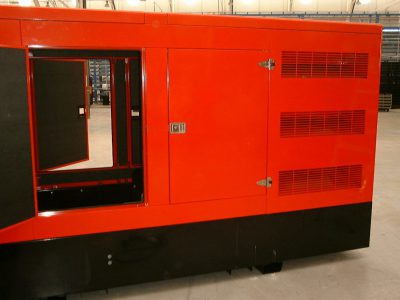

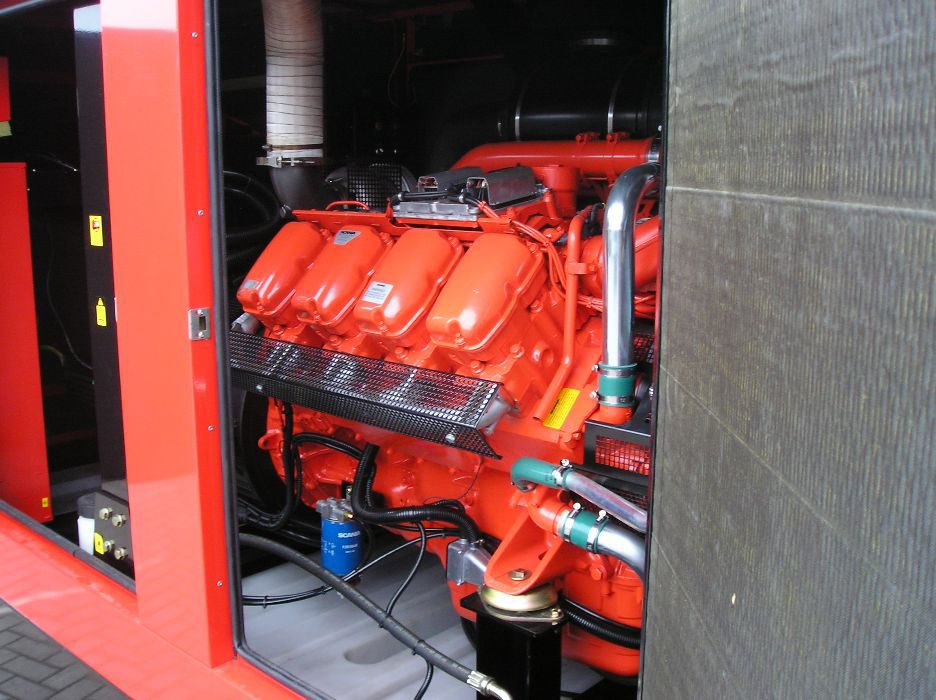

„S“ schallgedämmt
Ausführung „S“: Schallgedämmte Ausführung mit Schallschutzhaube
| Stromerzeuger |
Tankinhalt in L |
db(A)* 7 Meter |
| WA-S 250 „S“ | 449 | 68 |
| WA-S 280 „S“ | 449 | 68 |
| WA-S 300 „S“ | 597 | 68 |
| WA-S 350 „S“ | 597 | 67 |
| WA-S 400 „S“ | 597 | 68 |
| WA-S 450 „S“ | 740 | 68 |
| WA-S 500 „S“ | 740 | 68 |
| WA-S 550 „S“ | 740 | 68 |
| WA-S 610 „S“ | 800 | 74 |
| WA-S 660 „S“ | 800 | 75 |
| WA-S 700 „S“ | 800 | 75 |
* db(A) gemessen in 7 Metern als Mittelwert einer Rundummessung an 7 Messpunkten
| Stromerzeuger |
Länge in mm |
Breite in mm |
| WA-S 250 „S“ | 3.800 | 1.400 |
| WA-S 280 „S“ | 3.800 | 1.400 |
| WA-S 300 „S“ | 4.100 | 1.600 |
| WA-S 350 „S“ | 4.100 | 1.600 |
| WA-S 400 „S“ | 4.100 | 1.600 |
| WA-S 450 „S“ | 4.500 | 1.800 |
| WA-S 500 „S“ | 4.500 | 1.800 |
| WA-S 550 „S“ | 4.500 | 1.800 |
| WA-S 610 „S“ | 4.500 | 1.800 |
| WA-S 660 „S“ | 4.500 | 1.800 |
| WA-S 700 „S“ | 4.500 | 1.800 |
| Stromerzeuger |
Höhe in mm |
Gewicht in KG |
| WA-S 250 „S“ | 2.290 | 3.320 |
| WA-S 280 „S“ | 2.290 | 3.630 |
| WA-S 300 „S“ | 2.200 | 4.045 |
| WA-S 350 „S“ | 2.200 | 4.125 |
| WA-S 400 „S“ | 2.200 | 4.265 |
| WA-S 450 „S“ | 2.340 | 4.280 |
| WA-S 500 „S“ | 2.340 | 5.520 |
| WA-S 550 „S“ | 2.340 | 5.490 |
| WA-S 610 „S“ | 2.400 | 6.500 |
| WA-S 660 „S“ | 2.400 | 7.400 |
| WA-S 700 „S“ | 2.400 | 7.550 |
Alle Daten in Basisausführung bzw. Serienlieferumfang
Grundausstattung Scania Stromerzeuger
Stromerzeuger: Der komplette Stromerzeuger wird auf einem Grundrahmen aus verschweißten Kantprofilen aus Stahl in einer robusten Konstruktion montiert. Am Grundrahmen sind speziell konstruierte Vorrichtungen zum Heben mit einem Kran angebracht. Der Dieselmotor und der Generator sind direkt über einen SAE-Flansch miteinander verbunden, sodass selbst nach einem längeren Betrieb keine Möglichkeit eines Ausrichtungsfehlers besteht. Der Tagestank ist in dem Grundrahmen integriert. Die Starterbatterie (24 Volt) ist auf dem Grundrahmen montiert.
Motor: Scania Industriedieselmotor 4-Takt Direkteinspritzer, wassergekühlt 1.500 U/min (50 Hz). Geringer Öl-Kraftstoffverbrauch mit langen Wartungsintervallen macht alle Baureihen zu einer sehr wirtschaftlichen Motorenapplikation in dieser Klasse.
Generator: Mecc Alte Generator, bürstenlos, selbstregelnd mit elektronischem Spannungsregler (AVR) nach VDE 0530, 400/230 Volt, 4-polig, Isolierung Klasse H.
Schaltanlage: Manuelles Startsystem mit Motorüberwachung mit Abschaltung bei Öldruckmangel, Übertemeratur, Überdrehzahl, Generatorschalter mit thermischer und magnetischer Auslösung.
Ausstattung: Frequenzmesser, Betriebsstundenzähler, Volt- und Amperemeter, optische und akustische Alarmanzeige bei einer Funktionsstörung.
Zubehör: Für alle Stromerzeuger ist ein umfangreiches Zubehör gegen Mehrpreis erhältlich wie z.B. Großtank, automatisches Kraftstofffüllsystem, Fahrgestell nach StVZO, Vorwärmsystem, elektronische Motorregelung, Notstromautomatiken, optional für Parallelebetrieb.
Dokumentation: Komplette Beschreibung, übersichtlich auf CD-Rom oder USB-Stick für den Motor, Generator und die gesamte Anlage.
Werktest: Jeder Stromerzeuger wird vor dem Verlassen des Werkes geprüft.
Qualitätsnormen: Die Ersatzstromaggregate von WA Notstromtechnik GmbH erfüllen das CE Zeichen und darüber hinaus die weiteren folgenden Vorschriften:
• 2006/42/ EG | CE & EN ISO 13857: 2008 Maschinensicherheit.
• ISO 8528-5: 2018-10 Stromerzeugungsaggregate mit Hubkolben Verbrennungsmotoren Teil 5
• 2014/30/EU elektromagnetische Verträglichkeit.
• 2006/95/EG Niederspannungsrichtlinie
• 2014/35/EU elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
• 2000/14/CE Lärmeinwirkung von Maschinen Anwendung im Freien. (modifiziert durch 2005/88/CE)
• 2002/88/CE Abgasausstoss und Schadstoffteilchen. (modifiziert durch 2004/26/CE)
• AwSV Anforderungen an Anlagen zum Umgang Wassergefährdender Stoffe & WHG (Gültig seit dem 01.08.2017)
• EN 12100, EN 60204
Leistung und Aufstellbedingungen normativ gemäß DIN 6271 und ISO 3046: 1000 mbar, 25ºC, 30% relative Luftfeuchtigkeit.
Falls Ihr Anwendungsfall, Teil einer gesetzlich geforderten Sicherheitsstromversorgung ist, zum Beispiel für den Betrieb einer Sprinkleranlage, können unter Umständen besondere Anforderungen an das Ersatzstromaggregat und deren Peripherie gefordert werden. Das Team von WA Notstromtechnik GmbH berät sich hierzu gerne und begleitet Ihr Projekt bis zur endgültigen Inbetriebnahme.
Optional gegen Mehrpreis sind Ersatzstromversorgungen nach den folgenden Vorschriften lieferbar:
• DIN VDE 0100 – 551 (2018-12) Errichten von Niederspannungsanlagen, andere Betriebsmittel
• DIN VDE 0100 – 560 (2022-10) Errichten von Niederspannungsanlagen, Sicherheitsstromquellen
• DIN VDE 0100 – 710 (2012-10) Errichten von Niederspannungsanlagen, medizinisch genutzte Bereiche
• DIN VDE 0100 – 718 (2014-06) Anforderungen für Betriebsstätten und Anlagen besonderer Art, öffentliche Einrichtungen
• DIN 6280 – 13 (1994-12) Sicherheitsstromversorgung in Krankenhäusern und baulichen Anlage für Menschenansammlungen
• DIN EN ISO 8528 – 13 (2017-03) Stromerzeugungsaggregate mit Hubkolben- Verbrennungsmotor Teil 13 Sicherheit
• VdS CEA 4001 (2021-01) Anforderungen an Stromerzeugungsaggregate für Sprinkleranlagen
• DIN VDE AR – N 4105 (2018-1) Erzeugungsanlagen am Niederspannungsnetz
• 2016/1628 Abgasausstoss und Schadstoffteilchen (STAGE V)
