Doosan gehört zu den 30 größten Unternehmen Koreas und zu den 2.000 größten börsennotierten Unternehmen der Welt. Im Jahre 1937 wurde die heutige Doosan Infracore in Korea gegründet. Zunächst entwickelte sich Doosan zu einem Handelsunternehmen.
Für eine sichere Notstromversorgung eignen sich unsere Netzersatzanlagen hervorragend. Sie kommen in dieser Anwendung überall dort zum Einsatz, wo Stromausfälle Leben gefährden, kommerzielle Einbußen zur Folge haben oder die jeweils gültige Gesetzgebung eine Notstromversorgung vorschreibt – in medizinisch genutzen Bereichen, an Flughäfen (Menschenansammlungen), in Industriebetrieben, in Datenzentren oder in Kraftwerken.
Ziel ist es, die elektrische Energieversorgung bei einem Ausfall des Stromnetzes durch den Einsatz einer Netzersatzanlage zu gewährleisten.
Doosan Netzersatzanlagen 200 – 1.000 kVA – 1.500 U/min – Diesel
| Netzersatzanlagen Typ |
kVA 100 % PRP* |
Motortyp |
| WA-DW 200 |
199 | P 086 TI |
| WA-DW 285 |
274 | P 126 TI |
| WA-DW 300 | 300 | 126 TI-II |
| WA-DW 400 | 400 | P 158 LE |
| WA-DW 460 |
464 | DP 158 LCF |
| WA-DW 535 | 531 | DP 158 LDF |
| WA- DW 580 | 577 | DP 180 LAF |
| WA-DW 645 | 641 | DP 180 LB |
| WA-DW 675 | 680 | DP 222 LB |
| WA-DW 750 | 750 | DP 222 LC |
| WA-DW 800 | 800 | DP 222 CB |
| WA-DW 900 | 900 | DP 222 CC |
*Variable Dauerleistung PRP (Prime Power): Maximale Leistung für variable Last, ohne Zeitbeschränkung pro Jahr. Der durchschnittliche 24 Std. Betrieb soll 80% dieser Leistung nicht überschreiten. Für Regelzwecke und Anlauf schwerer Maschinen ist eine Überlast von 10% für 1 Std. innerhalb von 12 Std. zulässig. Betriebsart nach ISO 8528. Die Wartung ist hierbei zu beachten.
| Netzersatzanlagen Typ |
Leistung KWm. |
Verbrauch bei 100 % Last PRP |
| WA-DW 200 |
172,0 KW | 43,1 L/h |
| WA-DW 285 |
234,0 KW | 58,1 L/h |
| WA-DW 300 |
258,0 KW | 63,1 L/h |
| WA-DW 400 |
347,0 KW | 89,3 L/h |
| WA-DW 460 |
392,0 KW | 99,6 L/h |
| WA-DW 535 |
448,0 KW | 115,1 L/h |
| WA-DW 580 |
486,0 KW | 123,6 L/h |
| WA-DW 645 |
540,0 KW | 136,4 L/h |
| WA-DW 675 | 580,0 KW | 147,1 L/h |
| WA-DW 750 | 657,0 KW | 161,0 L/h |
| WA-DW 800 | 705,0 KW | 168,0 L/h |
| WA-DW 900 | 790,0 KW | 190,0 L/h |
Leistung ICN2 Dauernutzleistung nach DIN ISO 3046 ICN 2
Netzersatzanlagen Typ „G“ auf Kufenrahmen
Ausführung „G“: Stationäre Ausführung (offene Bauart) auf Kufenrahmen
| Netzersatzanlagen Typ |
Tankinhalt
in L
|
Länge
in mm
|
| WA-DW 200 „G“ |
449
|
3.000
|
| WA-DW 285 „G“ |
449
|
3.000
|
| WA-DW 300 „G“ |
449
|
3.000
|
| WA-DW 400 „G“ |
740
|
3.600
|
| WA-DW 460 „G“ |
740
|
3.600
|
| WA-DW 535 „G“ |
740
|
3.600
|
| WA-DW 580 „G“ |
740
|
3.600
|
| WA-DW 645 „G“ |
740
|
3.600
|
| WA-DW 675 „G“ |
875
|
4.200
|
| WA-DW 750 „G“ |
875
|
4.200
|
| WA-DW 800″G“ |
900
|
4.200
|
| WA-DW 900 „G“ |
900
|
4.200
|
| Netzersatzanlagen Typ |
Breite
in mm
|
Höhe
in mm
|
| WA-DW 200 „G“ |
1.160
|
1.725
|
| WA-DW 285 „G“ |
1.160
|
1.749
|
| WA-DW 300 „G“ |
1.160
|
1.749
|
| WA-DW 400 „G“ |
1.160
|
1.749
|
| WA-DW 460 „G“ |
1.460
|
2.028
|
| WA-DW 535 „G“ |
1.460
|
2.024
|
| WA-DW 580 „G“ |
1.460
|
2.054
|
| WA-DW 645 „G“ |
1.460
|
2.054
|
| WA-DW 675 „G“ |
1.600
|
2.094
|
| WA-DW 750 „G“ |
1.600
|
2.094
|
| WA-DW 800″G“ |
1.700
|
2.240
|
| WA-DW 900 „G“ |
1.700
|
2.240 |
| Netzersatzanlagen Typ |
Gewicht
in KG
|
| WA-DW 200 „G“ |
1.990
|
| WA-DW 285 „G“ |
2.436
|
| WA-DW 300 „G“ |
2.436
|
| WA-DW 400 „G“ |
2.844
|
| WA-DW 460 „G“ |
3.221
|
| WA-DW 535″G“ |
3.351
|
| WA-DW 580 „G“ |
3.641
|
| WA-DW 645 „G“ |
3.783
|
| WA-DW 675 „G“ |
4.494
|
| WA-DW 750 „G“ |
4.774
|
| WA-DW 800″G“ |
6.100
|
| WA-DW 900 „G“ |
7.500
|

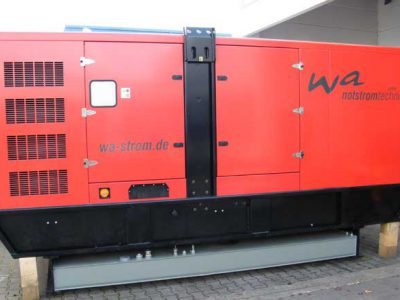

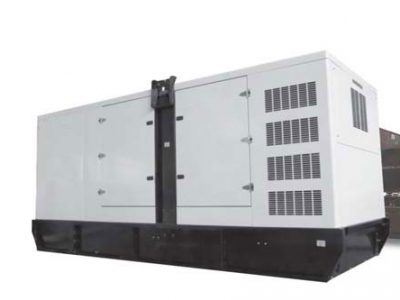

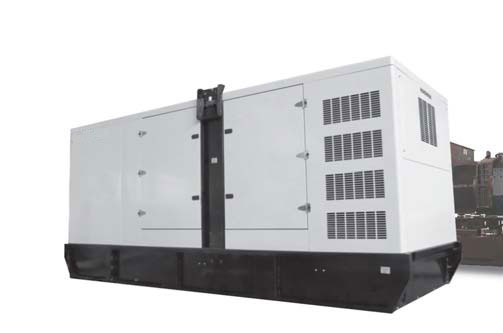

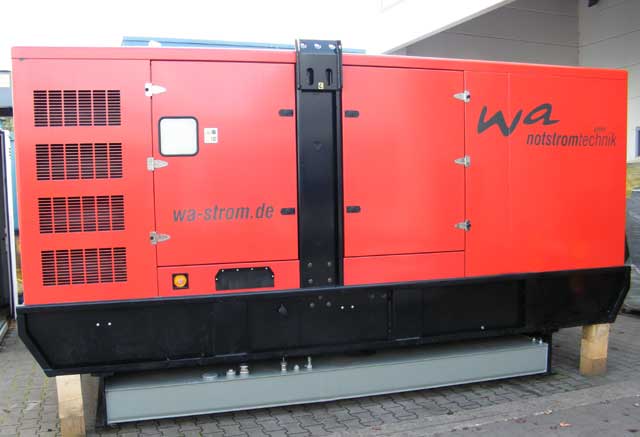

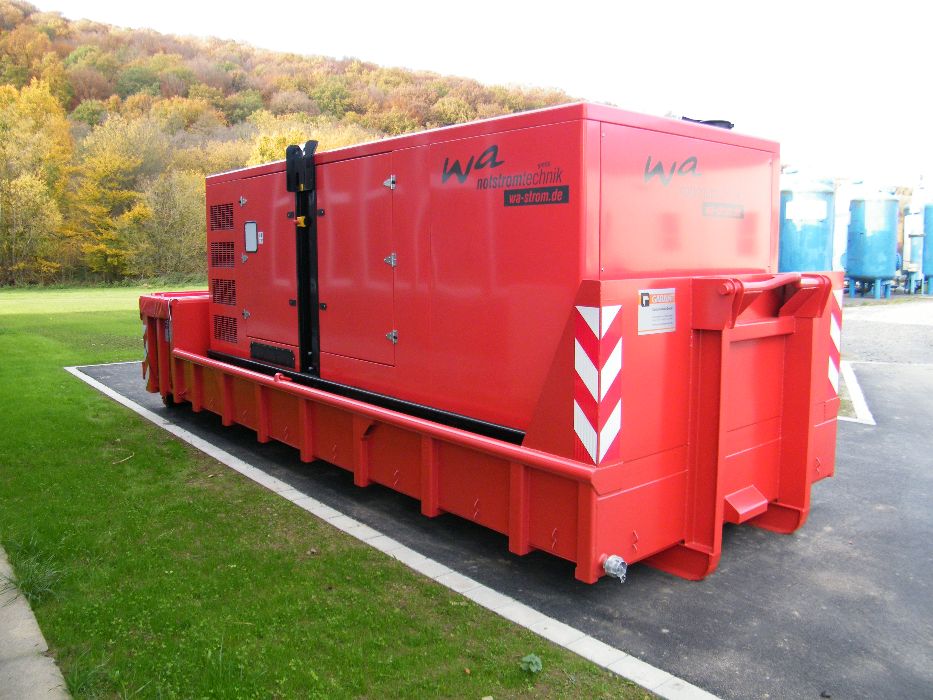

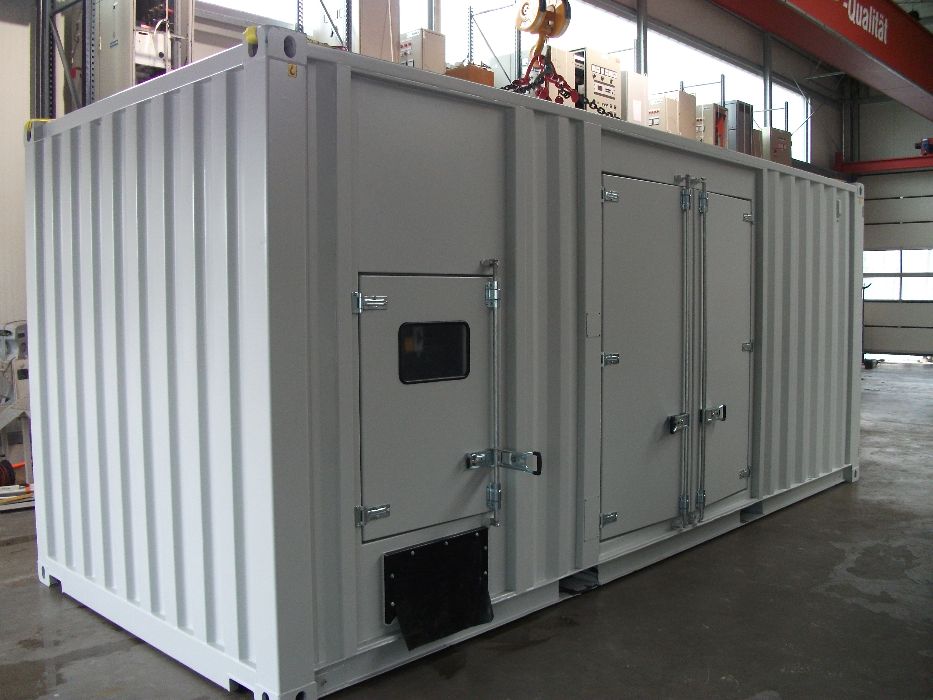

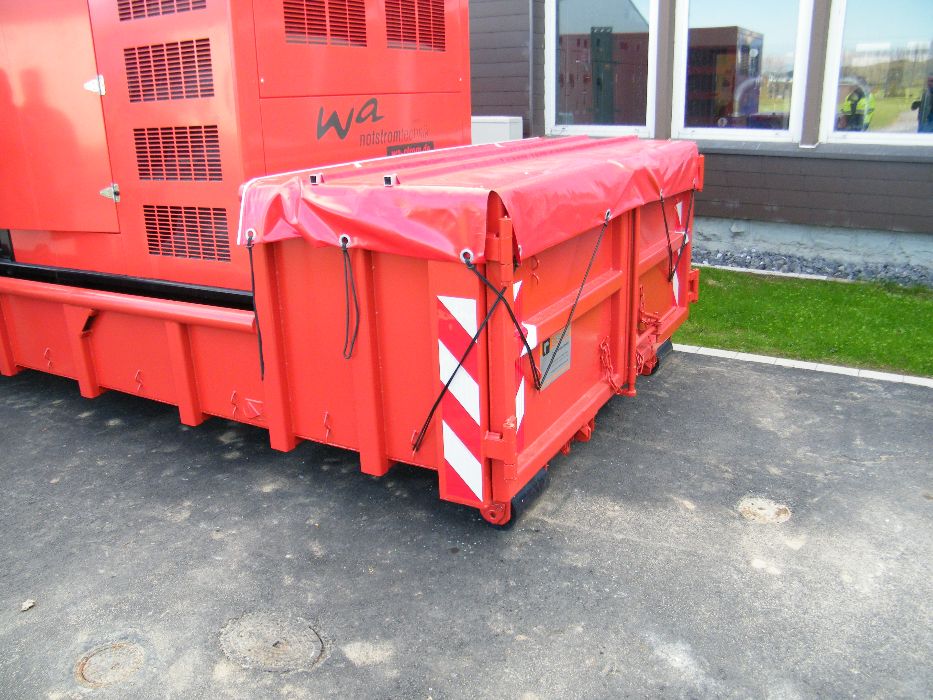

Netzersatzanlagen Typ „S“ schallgedämmt
Ausführung „S“: Schallgedämmte Ausführung (mit Schallschutzhaube)
| Netzersatzanlagen Typ |
Tankinhalt
in Liter
|
Länge
in mm
|
| WA-DW 200 „S“ |
450
|
3.300
|
| WA-DW 285 „S“ |
449
|
3.800
|
| WA-DW 300 „S“ |
449
|
3.800
|
| WA-DW 400 „S“ |
740
|
4.500
|
| WA-DW 460 „S“ |
740
|
4.500
|
| WA-DW 535 „S“ |
740
|
4.500
|
| WA-DW 580 „S“ |
740
|
4.500
|
| WA-DW 645 „S“ |
740
|
4.500
|
| WA-DW 675 „S“ |
950
|
5.000
|
| WA-DW 750 „S“ |
950
|
5.000
|
| WA-DW 800″S“ |
950
|
5.600
|
| WA-DW 900 „S“ |
950
|
5.600
|
|
|
|
| Netzersatzanlagen Typ |
Breite
in mm
|
Höhe
in mm
|
| WA-DW 200 „S“ |
1.200
|
1.956
|
| WA-DW 285 „S“ |
1.400
|
2.253
|
| WA-DW 300 „S“ |
1.400
|
2.253
|
| WA-DW 400 „S“ |
1.800
|
2.340
|
| WA-DW 460 „S“ |
1.800
|
2.340
|
| WA-DW 535 „S“ |
1.800
|
2.340
|
| WA-DW 580 „S“ |
1.800
|
2.340
|
| WA-DW 645 „S“ |
1.800
|
2.340
|
| WA-DW 675 „S“ |
2.100
|
2.369
|
| WA-DW 750 „S“ |
2.100
|
2.369
|
| WA-DW 800″S“ |
2.100
|
2.550
|
| WA-DW 900 „S“ |
2.100
|
2.5500
|
| Netzersatzanlagen Typ |
Gewicht
in KG
|
| WA-DW 200 „S“ |
2.600
|
| WA DW 285 „S“ |
3.698
|
| WA-DW 300 „S“ |
3.698
|
| WA-DW 400 „S“ |
4.554
|
| WA-DW 460 „S“ |
5.350
|
| WA-DW 535 „S“ |
5.061
|
| WA-DW 580 „S“ |
5.351
|
| WA-DW 645 „S“ |
5.493
|
| WA-DW 675 „S“ |
6.234
|
| WA-DW 750 „S“ |
6.520
|
| WA-DW 800″S“ |
7.500
|
| WA-DW 900 „S“ |
8.500
|
Alle Daten der Netzersatzanlagen in Basisausführung bzw. Serienlieferumfang
* Abgaswerte gemäß 97/68/EC (StageII)
Grundausstattung der Doosan Netzersatzanlagen
Netzersatzanlagen: Die komplette Netzersatzanlage wird auf einem Grundrahmen aus verschweißten Kantprofilen aus Stahl in einer robusten Konstruktion montiert. Am Grundrahmen sind speziell konstruierte Vorrichtungen zum Heben mit einem Kran angebracht. Der Dieselmotor und der Generator sind direkt über einen SAE-Flansch miteinander verbunden, sodass selbst nach einem längeren Betrieb keine Möglichkeit eines Ausrichtungsfehlers besteht. Der Tagestank ist in dem Grundrahmen integriert. Die Starterbatterie (12 Volt bis 200 kVA – 24 Volt ab 250 kVA) ist auf dem Grundrahmen montiert

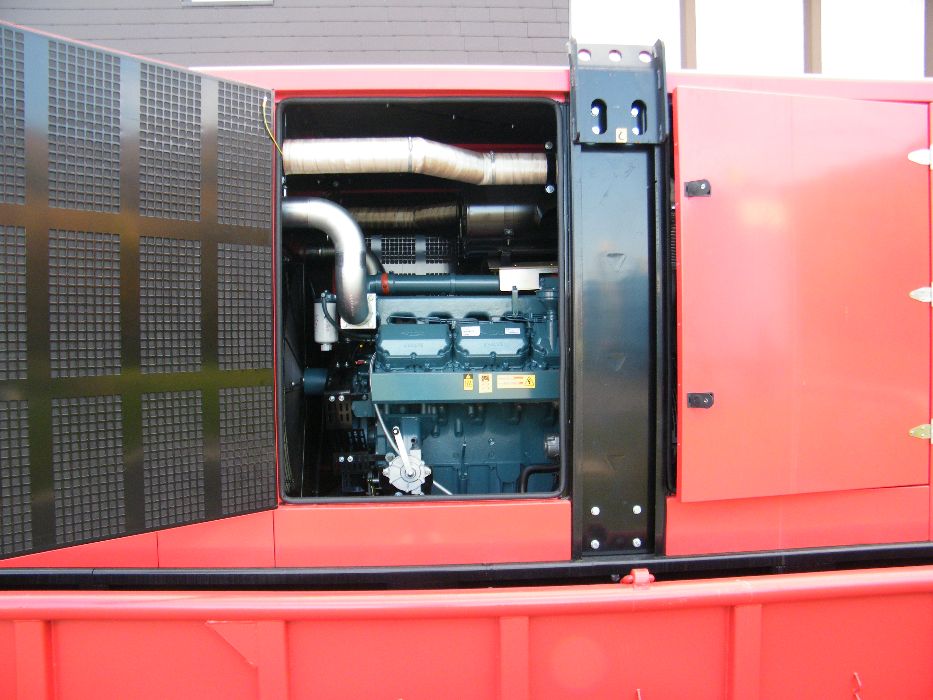

Motor: Doosan Infracore Industriedieselmotor 4-Takt Direkteinspritzer, wassergekühlt 1.500 U/min (50 Hz). Geringer Öl-Kraftstoffverbrauch mit langen Wartungsintervallen macht die Doosan Motoren zu einer sehr wirtschaftlichen Motorenapplikation.
Generator: Mecc Alte Synchron Drehstrom Generator, bürstenlos selbstregelnd mit elektronischem Spannungsregler (AVR) nach VDE 0530, 400/230 Volt, 4-polig, Isolierung Klasse H.
Start-Stop-Schaltanlage: Manuelles Startsystem mit Motorüberwachung und Abschaltung bei Öldruckmangel, Übertemperatur, Überdrehzahl, Generatorschalter mit thermischer und magnetischer Auslösung.
Ausstattung: Frequenzmesser, Betriebsstundenzähler, Volt- und Amperemeter, optische und akustische Alarmanzeige bei einer Funktionsstörung.
Zubehör: Für alle Netzersatzaggregate ist ein umfangreiches Zubehör gegen Mehrpreis erhältlich wie z.B. Großtank, automatisches Kraftstofffüllsystem, Fahrgestell nach StVZO, Vorwärmsystem, elektronische Motorregelung, Notstromautomatik z. B. nach VDE 0100-710 oder -718, optional für Parallelebetrieb.
Dokumentation: Komplette Beschreibung, übersichtlich abgeheftet für den Motor, Generator und die gesamte Anlage.
Werktest: Alle Netzersatzanlagen werden vor dem Verlassen des Werkes geprüft.
Qualitätsnormen: Die Ersatzstromaggregate von WA Notstromtechnik GmbH erfüllen das CE Zeichen und darüber hinaus die weiteren folgenden Vorschriften:
• 2006/42/ EG | CE & EN ISO 13857: 2008 Maschinensicherheit.
• ISO 8528-5: 2018-10 Stromerzeugungsaggregate mit Hubkolben Verbrennungsmotoren Teil 5
• 2014/30/EU elektromagnetische Verträglichkeit.
• 2006/95/EG Niederspannungsrichtlinie
• 2014/35/EU elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
• 2000/14/CE Lärmeinwirkung von Maschinen Anwendung im Freien. (modifiziert durch 2005/88/CE)
• 2002/88/CE Abgasausstoss und Schadstoffteilchen. (modifiziert durch 2004/26/CE)
• AwSV Anforderungen an Anlagen zum Umgang Wassergefährdender Stoffe & WHG (Gültig seit dem 01.08.2017)
• EN 12100, EN 60204
Leistung und Aufstellbedingungen normativ gemäß DIN 6271 und ISO 3046: 1000 mbar, 25ºC, 30% relative Luftfeuchtigkeit.
Falls Ihr Anwendungsfall, Teil einer gesetzlich geforderten Sicherheitsstromversorgung ist, zum Beispiel für den Betrieb einer Sprinkleranlage, können unter Umständen besondere Anforderungen an das Ersatzstromaggregat und deren Peripherie gefordert werden. Das Team von WA Notstromtechnik GmbH berät sich hierzu gerne und begleitet Ihr Projekt bis zur endgültigen Inbetriebnahme.
Optional gegen Mehrpreis sind Ersatzstromversorgungen nach den folgenden Vorschriften lieferbar:
• DIN VDE 0100 – 551 (2018-12) Errichten von Niederspannungsanlagen, andere Betriebsmittel
• DIN VDE 0100 – 560 (2022-10) Errichten von Niederspannungsanlagen, Sicherheitsstromquellen
• DIN VDE 0100 – 710 (2012-10) Errichten von Niederspannungsanlagen, medizinisch genutzte Bereiche
• DIN VDE 0100 – 718 (2014-06) Anforderungen für Betriebsstätten und Anlagen besonderer Art, öffentliche Einrichtungen
• DIN 6280 – 13 (1994-12) Sicherheitsstromversorgung in Krankenhäusern und baulichen Anlage für Menschenansammlungen
• DIN EN ISO 8528 – 13 (2017-03) Stromerzeugungsaggregate mit Hubkolben- Verbrennungsmotor Teil 13 Sicherheit
• VdS CEA 4001 (2021-01) Anforderungen an Stromerzeugungsaggregate für Sprinkleranlagen
• DIN VDE AR – N 4105 (2018-1) Erzeugungsanlagen am Niederspannungsnetz
• 2016/1628 Abgasausstoss und Schadstoffteilchen (STAGE V)
