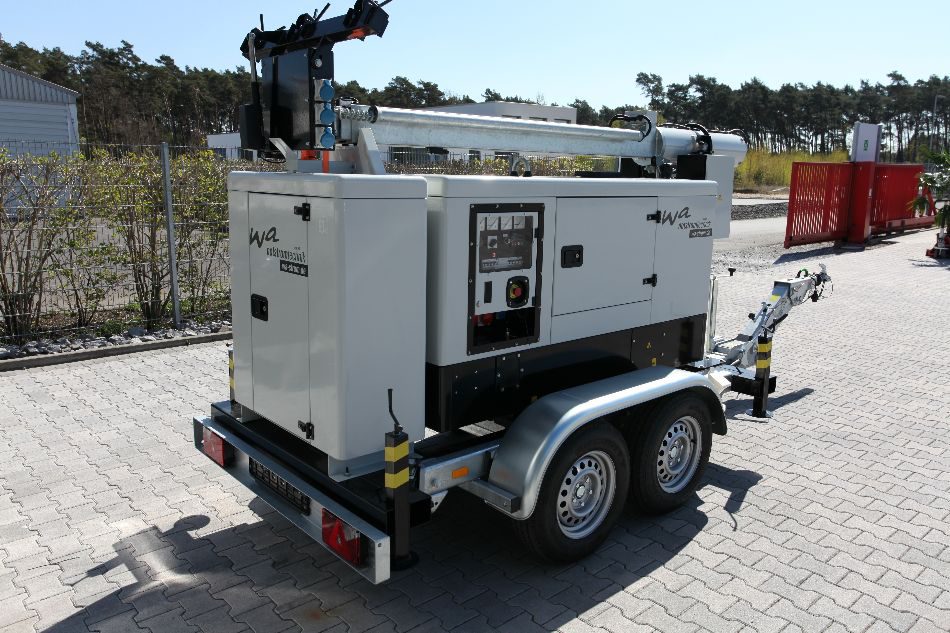

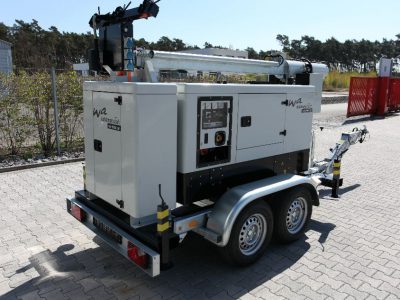

Lichtmastaggregat Serie 6300 bis 6,30 Meter

Unser WA-Lichtmastaggregat der Serie 6300

ist bestückt mit 4 Halogen-Strahlern je 1.000 Watt oder optional mit 4 LED Scheinwerfern je 120 Watt und einer maximalen pneumatisch ausfahrbaren Höhe von 6,30 Metern.

Netzersatzanlage = Kompaktstromerzeuger mit Deutz Motor

Netzersatzanlage: Die komplette Netzersatzanlage wird auf einem Grundrahmen aus verschweißten Kantprofilen aus Stahl in einer robusten Konstruktion montiert. Am Grundrahmen sind speziell konstruierte Vorrichtungen zum Heben mit einem Kran angebracht. Der Dieselmotor und der Generator sind direkt über einen SAE-Flansch miteinander verbunden, so dass selbst nach einem längeren Betrieb keine Möglichkeit eines Ausrichtungsfehlers besteht. Der Tagestank ist in dem Grundrahmen integriert. Die Starterbatterie (12 Volt DC) ist auf dem Grundrahmen montiert und betriebsfertig verkabelt.

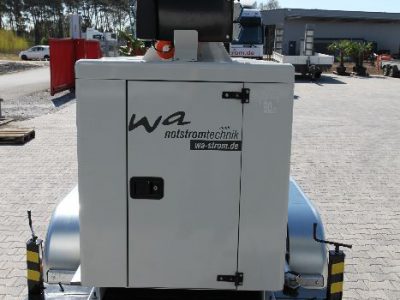

Die Schalldämmhaube der Netzersatzanlage ist modular auf dem Grundrahmen aufgebaut, pulverbeschichtet in RAL 7035 Lichtgrau (jeder RAL Farbton ist optional lieferbar) mit großzügigen Türen für die Wartung. Alle Türen sind abschließbar. Die Zu- und Abluft ist in dem Aufbau integriert. Der Abgasschalldämpfer ist in der Abluft montiert.

Motor: Originaler Deutz Industriedieselmotor 4-Takt Direkteinspritzer, flüssigkeitsgekühlt 1.500 U/min (50 Hz). Geringer Öl- Kraftstoffverbrauch mit langen Wartungsintervallen macht die Deutz Motoren zu einer sehr wirtschaftlichen Motorenapplikation für Ihre Notstromversorgung.

Generator: Mecc Alte Synchron Drehstrom Generator, bürstenlos selbstregelnd mit elektronischem Spannungsregler (AVR) nach VDE 0530, 400/230 Volt, 4-polig, Isolierung Klasse H.

Start / Stop Schaltanlage: Manuelles Startsystem mit Motorüberwachung (Deep SEA DSE 3110) und Abschaltung bei Öldruckmangel, Übertemperatur, Überdrehzahl, Generatorschalter (4-polig) mit thermischer und magnetischer Auslösung.

Ausstattung: Frequenzmesser, Betriebsstundenzähler (digital an der Steuerung), 1x Voltmeter mit 7-stelligem Umschalter und Drei-Amperemeter, 1x analoge Tankinhaltsanzeige, optische und akustische Alarmanzeige bei einer Funktionsstörung. Abgangsfeld mit Steckdosen (WA-D -20 LM 1 x CEE 32 Ampere), 1 x CEE 63 Ampere, 1 x CEE 16 Ampere sowie eine Schukosteckdose.
Andere Steckdosenkonfigurationen nach Kundenwunsch sind möglich.

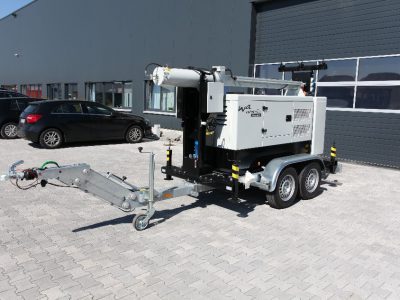

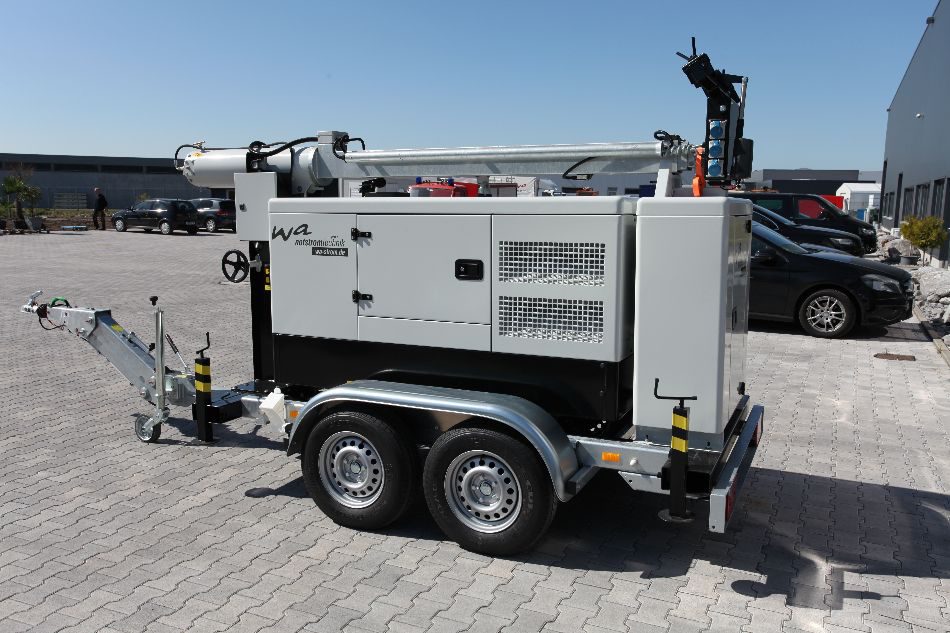

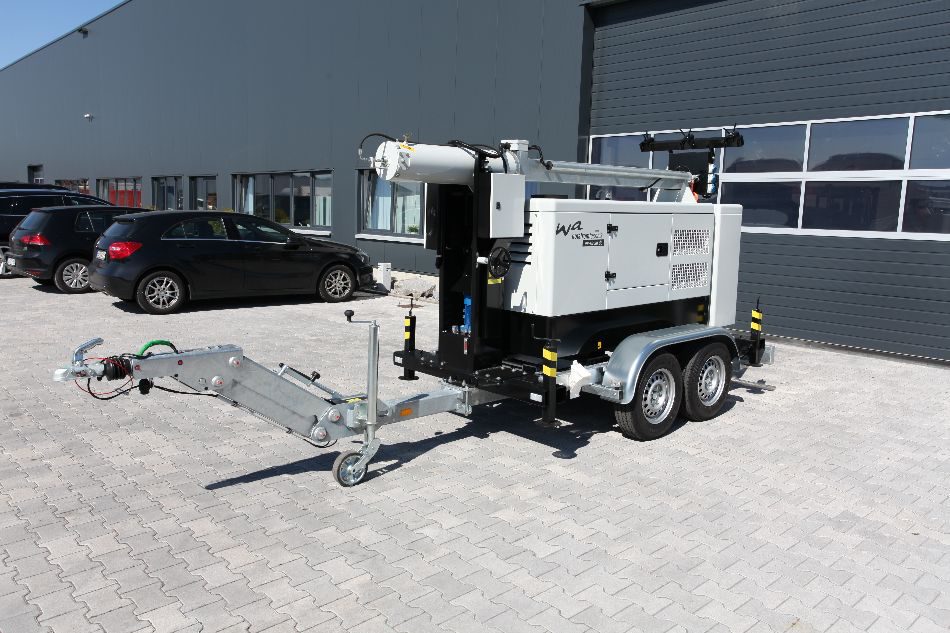

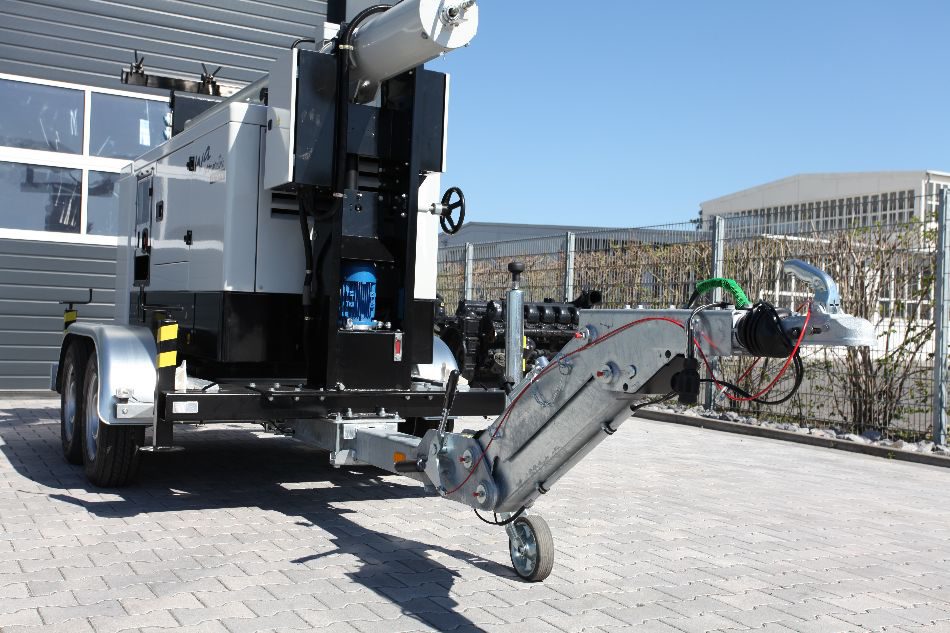

Lichtmastanhänger

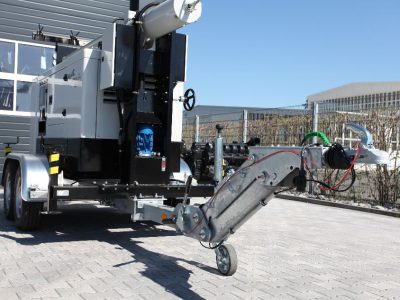

Anhänger bis WA-D 40 LM: Mit einem zulässigen Gesamtgewicht von 2.500 KG bestehend aus zwei Gummifederachsen je 1.350 KG und Bereifung 185 R 14 C mit Stahlprofilrahmen, feuerverzinkt gefertigt. Zwei Stahlblechkotflügel, innen geschlossen. Stufenlos höhenverstellbare Zugdeichsel (Knott KHD 27), 400 –bis 1100 mm Anhängehöhe mit DIN LKW-Zugöse und Kugelkupplung für PKW. Beleuchtung nach StVZO in 12 Volt (optional 24 Volt) mit 13-poligem Stecker. Eine 100 km/h Zulassung ist gegen Mehrpreis lieferbar.

Abmessungen: Länge = 5.430 mm x Breite 2.200 mm x Höhe = 1.700 mm. Transport

Abmessungen: Länge = 5.430 mm x Breite 4.000 mm x Höhe = 6.300 mm. Flutlichtbetrieb

Anhänger  WA-D 100 LM: Mit einem zulässigem Gesamtgewicht von 3.500 KG bestehend aus zwei Gummifederachsen je 1.750 KG und Bereifung 185 R 14 C mit Stahlprofilrahmen, feuerverzinkt gefertigt. Zwei Stahlblechkotflügel, innen geschlossen. Stufenlos höhenverstellbare Zugdeichsel (Knott KHD 27), 400 bis– 1.100 mm Anhängehöhe mit DIN LKW-Zugöse und Kugelkupplung für PKW. Beleuchtung nach StVZO in 12 Volt (optional 24 Volt) mit 13-poligen Stecker.

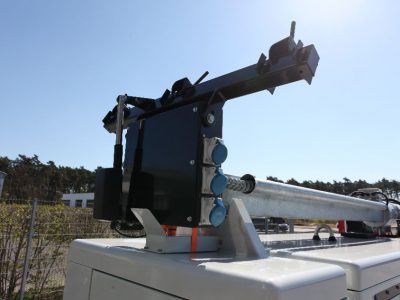

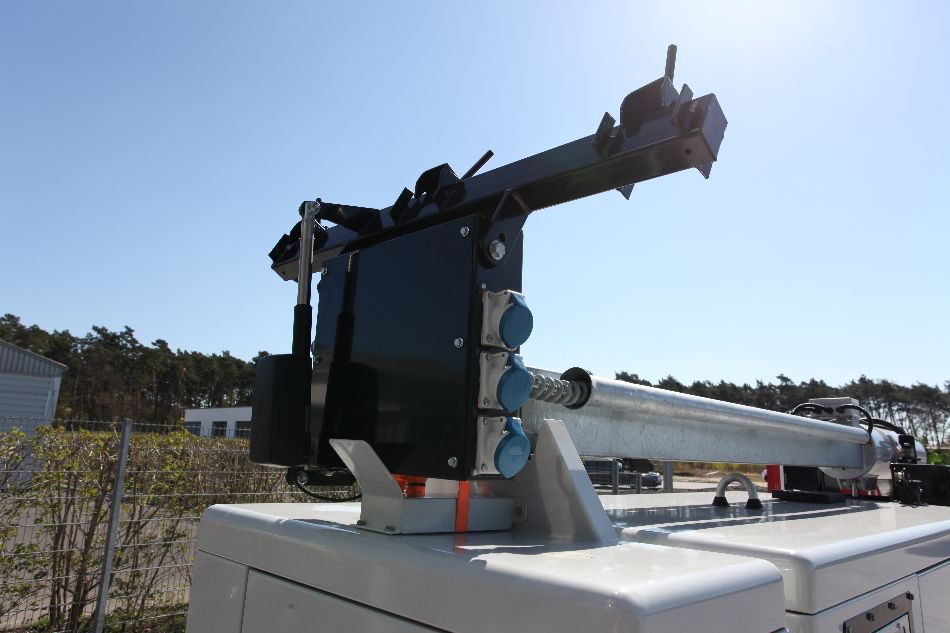

Lichtmastaggregat: Mit einem Teleskopmast, feuerverzinkt, pneumatisch gesteuerter Mast, Gesamthöhe 6,30 Meter, Horizontaldrehung (über vertikaler Achse) 355° manuell verstellbar, vertikale Drehung des Lampenkreuzes (über horizontaler Achse) 410° mit elektrischer Verstellung, eine große Staubox am Heck des Fahrzeugs montiert Zuladung 100 KG.

Scheinwerfer: Im Serienlieferumfang wird das Lichtmastaggregat mit 4 Halogen-Scheinwerfern je 1.000 Watt (67.200 Lumen) in Schutzart IP 55 geliefert. Die Leuchtmittel können je nach Kundenanforderung konfiguriert und geliefert werden.

Das Lichtmastaggregat aus unserem Hause entspricht den folgenden Vorschriften:

– ISO 13857:2008 Maschinensicherheit
– 2006/95/EC        Niederspannung
– 89/336/EEC        Elektromagnetische Verträglichkeit
– 2000/14/EC        Geräuscheemission
– 97/68/EC            Gas- und Partikelemission

Die Leistungen und Daten beziehen sich auf ISO 8528: + 25°C, 100 NN, relative Luftfeuchtigkeit 30% Leistungsreduktion gemäß DIN ISO 3046, Standardwerte: über 100 m ca. 1% pro 100 m, über 25°C (77°F) ca. 4% pro 10°C (50°F).

* PRP: Die variable Lichtmastaggregat-Dauerleistung ist die maximale Leistung, die während einer variablen Leistungsfolge bei unbegrenzter Betriebsstundenzahl pro Jahr zwischen den erforderlichen Wartungsintervallen unter den angegebenen Umgebungsbedingungen zur Verfügung steht. Dabei ist die Wartung nach den Vorschriften der Hersteller durchzuführen. Die zulässige mittlere Leistungsabgabe während 24 Stunden darf einen bestimmten Prozentsatz der variablen Aggregat-Dauerleistung, die vom Hersteller des Dieselmotors festgelegt wird, nicht überschreiten.

LTP: Die maximal verfügbare Leistung bei einem Betrieb von 500 Std./Jahr. Für diese Leistung ist keine Überlast verfügbar.
